AD-S111-P系列AD 模塊是山東西泰克儀器有限公司自主研發的工業級通用動態稱重模塊，能對有源或無源模擬傳感器信號進行A/D 轉換，并對轉換結果進行硬件處理和軟件規格化處理。使快速動態稱重達到非常高的精度（如在皮帶傳送過程中稱量物體重量），每經過一個物品輸出一個準確的重量值。測量結果通過總線串行方式輸出，以實現在AD 模塊內部將測量信號數字化和整合化，從而形成一個完整的數字式秤重解決方案。AD-S111-P系列AD 模塊功能強大，可以設置接口參數、測量參數、標定參數、秤臺參數、零點參數、檢測參數及特殊功能等參數。同時具有抗干擾能力強、操作簡便、通用性強、溫漂小、線性度高等優點。

技術參數：

★ 每經過一個物品輸出一個準確的重量值

★ 工作電壓：12V…24V DC；

★ 工作電流： ＜100mA(典型) ＜120mA (最大)；

★ 測量信號最大量程：±30mV；

★ 測量速度(取決于輸出格式和波特率)：1-100Hz (可設)；

★ 非線性：±0.001％F·S；

★ 波特率：4800-115200bps可選；

★ 自動零點跟蹤范圍：禁止、±0.1d、±0.2d ±0.5d、±1.0d、±2.0d、±5.0d、±10.0d、±20.0d、±50.0d ±100.0d (可選)；

★ 自動零點跟蹤速率：0.1d/0.1s——10.0d/5.0s(可選)；

★ 手動清零范圍：禁止、±2%Max、±4%Max、±10%Max、±50%Max(可選)；

★ 開機自動置零范圍：禁止、±2%Max、±5%Max、±10%Max、±20%Max(可選)；

★ 模塊尺寸： 88×55×20（長×寬×高，mm）

★ 外殼尺寸： 109×64×37（長×寬×高，mm），接頭高15mm

★ 重量：39g

★ 使用溫度范圍：-40℃～+70℃；存儲溫度范圍：-60℃～+90℃

★ 半雙工 RS-485 串口傳輸；

★ 后綴“-S2”為自由口協議，后綴“-S2M”為Modbus RTU協議

★ 自動學習功能，學習后自動確定數字濾波系數、強度及補償重量

★ 特性參數非易失性存儲；

★ 所有設定工作都通過串口完成；

★ 數字濾波；

★ 數字化定標和標定；

★ 去皮功能；?

★ 可設置秤臺最大量程(FUS)和分度值；

★ 測量數值輸出收斂快、穩定；

分檢指標：

			某國產分檢秤秤體使用本高速分檢模塊后的分檢指標			某外資企業分檢秤秤體使用本高速分檢模塊后的分檢指標
試塊重量	試塊尺寸	速度（包/分鐘）	平均值	最大值-最小值	標準偏差	平均值	最大值-最小值	標準偏差
1000	200×115×35	60	1000	0.3	0.058	1000	0.5	0.12
		120	1000	1	0.25	1000	0.6	0.14
		160	1000	1.4	0.35	1000	0.6	0.18
		195	1000	1.8	0.58	1000	1.1	0.29
500	115×95×35	60	500	0.2	0.049	500	0.4	0.09
		120	500	0.6	0.19	500	5	0.13
		160	500	0.8	0.24	500	0.5	0.14
		195	500	1.7	0.45	500	0.9	0.25
300	115×65×35	60	300	0.2	0.048	300	0.4	0.08
		120	300	0.5	0.14	300	0.5	0.12
		160	300	0.8	0.23	300	0.5	0.13
		195	300	1.6	0.44	300	0.5	0.18
100	115×65×10	60	100	0.2	0.048	100	0.3	0.07
		120	100	0.5	0.14	100	0.4	0.11
		160	100	0.8	0.23	100	0.4	0.11
		195	100	1.6	0.44	100	0.5	0.13

實例測試數據：

	某國產分檢秤秤體使用本高速分檢模塊后的實測數據		某外資企業分檢秤秤體使用本高速分檢模塊后的實測數據
包數/速度	60包/分鐘	120包/分鐘	60包/分鐘	120包/分鐘
1	1000.0	1000.1	1000.0	999.6
2	1000.1	1000.6	1000.3	1000.1
3	1000.0	1000.3	1000.1	1000.0
4	1000.0	1000.5	1000.3	1000.0
5	1000.1	1000.2	1000.0	999.9
6	1000.1	1000.0	1000.1	1000.0
7	1000.0	1000.2	1000.2	999.9
8	1000.1	1000.0	1000.2	1000.1
9	1000.1	1000.1	1000.1	1000.0
10	1000.2	1000.2	1000.3	1000.1
11	1000.1	1000.4	1000.1	1000.1
12	1000.1	1000.3	1000.2	1000.0
13	1000.1	1000.5	1000.1	1000.0
14	1000.0	1000.1	1000.1	999.8
15	1000.1	1000.3	1000.1	1000.1
16	1000.1	666.8	999.8	1000.2
17	1000.1	999.6	1000.2	1000.1
18	1000.1	1000.0	1000.1	1000.1
19	1000.1	999.9	1000.1	999.9
20	1000.1	1000.0	1000.2	999.8
平均值	1000.1	1000.2	1000.1	1000.0
最大值-最小值	0.2	1.0	0.5	0.6
標準偏差	1000.1	0.2	0.1	0.1

產品圖片：

?

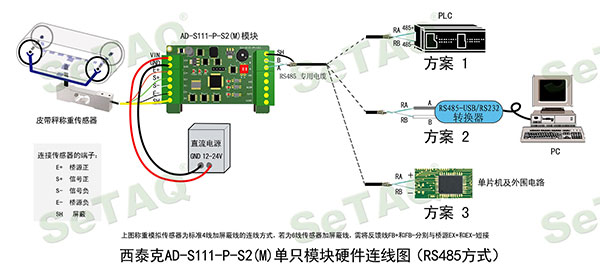

AD-S111-P-S2典型連線方式：

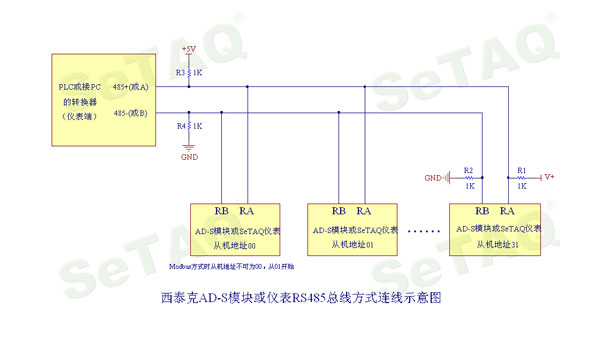

AD-S111-P-S2總線方式連接示意圖（RS485）：

?如果RS485信號傳輸線過長或同時并聯了多只AD-S模塊，可能會因驅動能力不足導致找不到模塊。此時可嘗試在模塊端的RA與+5V直流電源間接一個1kΩ上拉電阻R1，在RB與地之間接一個1kΩ下拉電阻R2，以提高帶載能力。注意，如果是多只AD-S 模塊并聯，只需在距離上位機最遠（傳輸線最長）的那只模塊上接上、下拉電阻。若仍不能解決問題，可在RS485傳輸線的另一端也接上下拉電阻R3、R4。上下拉電阻可通過板載DIP開關進行設置。

相關資料下載：

1、SeTAQ公司分檢稱重模塊說明書(Modbus RTU版).zip

2、SeTAQ公司分檢稱重模塊說明書(自由口協議版).zip

3、分檢秤實測數據（供下載）.zip
