瓶罐檢重秤
視頻簡介：
一、產品概述
西泰克瓶罐檢重秤，是西泰克公司發明的專利產品，主要用在液體罐裝或數粒裝瓶生產線上對瓶罐等圓柱形產品進行高速重量檢測與不合格品剔除。
二、工作原理
西泰克瓶罐檢重秤，包括機架以及安裝在機架上的排料裝置、排料皮帶、移料裝置、N(N≥2)個獨立的秤臺、出料皮帶、剔除裝置、回流裝置、控制柜，排料皮帶與出料皮帶的移動方向均為自左向右，瓶罐自左向右移動；
排料裝置在排料皮帶上方并沿排料皮帶移動方向設置夾持板，夾持板在左邊向外形成喇叭形入口、對接前面工序的出料平臺，出料平臺上的瓶罐在排料皮帶的拖動下進入夾持板的中間，夾持板使各個瓶罐在夾持板中間排成一隊；
排料裝置還包括直線氣缸，直線氣缸通過節奏動作使藥瓶一個個等距上到排料皮帶上；
移料裝置包括：兩排移動方向與排料皮帶移動方向垂直的矩陣分布的小推手，每排推手沿排料皮帶方向等距分布N個小推手，N個小推手的間距與N個獨立秤臺的間距相同；第一排推手把位于排料皮帶1上的還未稱量的瓶罐移到秤臺上去，第二排推手把秤臺上的已經稱量完畢的瓶罐移到出料皮帶上；
出料皮帶右邊設置有剔除裝置，剔除裝置旁邊還設置有光電檢測裝置，稱為剔除光電，根據N個稱量結果及合格標準，控制柜通過剔除光電計數確認目前通過剔除裝置的瓶罐的重量或裝量是否合格，不合格的被予以剔除；
西泰克瓶罐檢重秤，還包括位于出料皮帶末端的回流裝置，回流裝置包括一對夾持導向條和回流皮帶，夾持導向條入口部分在出料皮帶上正對瓶罐且位于剔除裝置的右邊，夾持導向條中間部分位于回流皮帶上、夾持導向條出口部分位于排料皮帶上；
不合格品在出料皮帶上被剔除裝置剔除到廢品筐里。
出料皮帶帶動重量或裝量合格的瓶罐在夾持導向條內移到回流皮帶上，回流皮帶帶動瓶罐在夾持導向條內把瓶罐最終移到排料皮帶上，直至移到下一個工位。
三、設備參數
最高速度：150個/分鐘；
最高精度：0.03g；
瓶罐直徑：30-70mm；
瓶罐重量范圍：10-200g；
設備外形尺寸(長寬高)：1290mm x 770mm x 1457mm；
設備重量：150kg；
四、設備特點
適于各種尺寸的瓶罐，速度快、精度高、體積小，結構可靠，長時間工作時精度性能特別穩定，清洗方便，不會倒瓶。

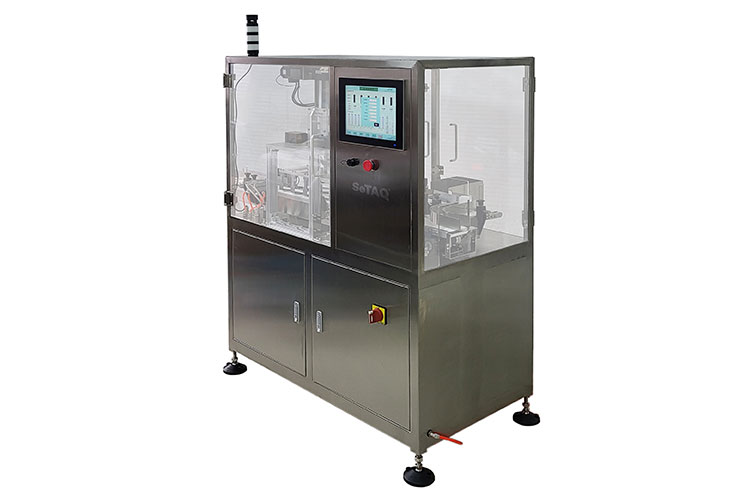

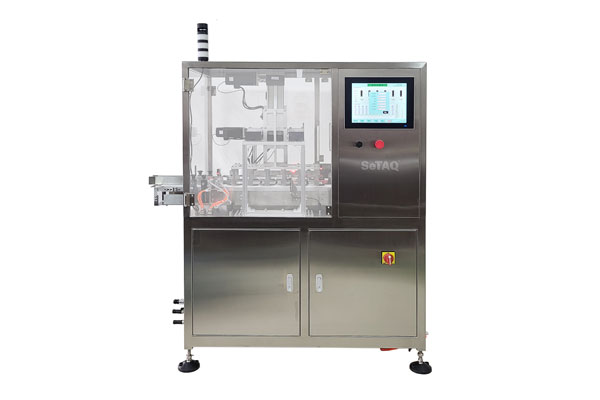

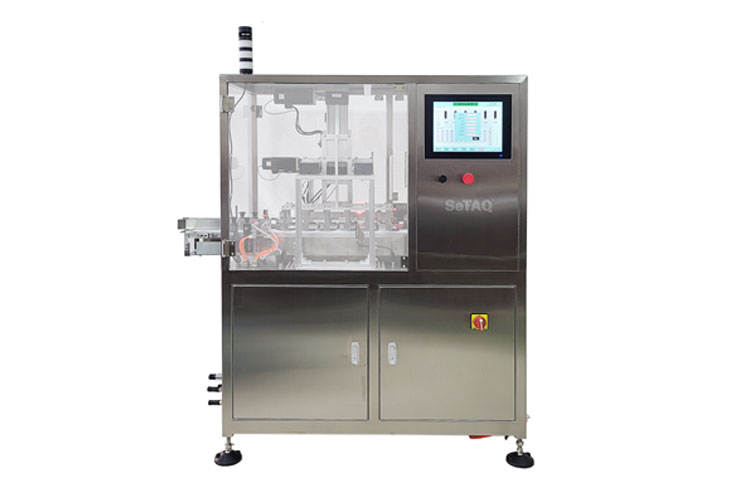

五、產品圖片
